UMBRA S1N20-4M4 umbra 丝杆精度标准
扫码获取价格库存技术资料
- 品牌: umbra丝杠是什么牌子
- 分类: S1N系列(直径06-160)
- 类型:
- 属性: UMBRA S1N20-4M4 umbra 丝杆精度标准，-UMBRA S1N20-4M4 umbra 丝杆精度标准-UMBRA S1N20-4M4 umbra 丝杠精度等级 UMBRA Groub丝杆是一种高效、高精度的传动元件，专门用于各种机械设备中。该丝杆由高质量的钢制滚珠或滚子组成，能够以较小的摩擦力和较高的速度进行平稳的旋转运动。UMBRA Groub丝杆的特点在于其卓越的性能和可靠性，适用于各种工业应用场景。 UMBRA S1N20-4M4 UMBRA丝杆精度等级 UMBRA丝杆的精度等级适用于不同的-UMBRA S1N20-4M4 umbra 丝杆精度标准--UMBRA S1N20-4M4 umbra 丝杆精度标准-
UMBRA S1N20-4M4 umbra 丝杆精度标准 产品参数

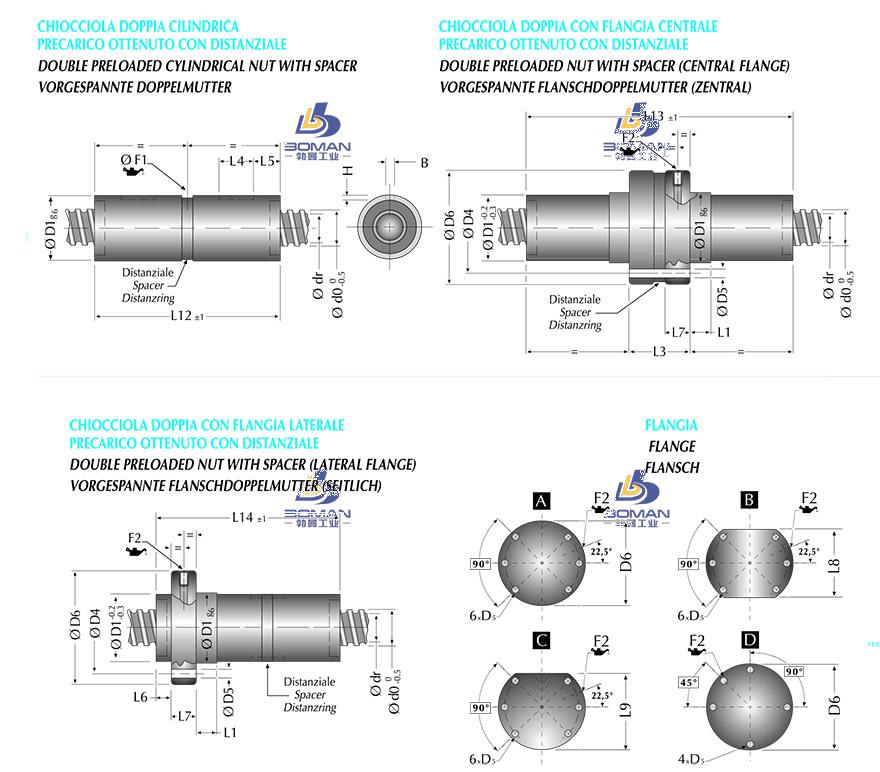

尺寸 单位：mm
| 丝杠轴外径 | 20 |
|
| 导程 | 4 |
|
| 丝杠轴底径 | 16.7 |
|
| 滚珠节圆直径 | ||
| 钢球直径 | 3.175 |
|
| 精度等级 | ||
| 螺母直径 | 36 |
|
| 法兰直径 | 58 |
|
| 螺母长度 | 38 |
|
| 螺母安装 | PCD | 47 |
| 额定动负载 | CaN | 16600 |
| 额定静负载 | C0aN | 30000 |
| 有效圈数 | 4 |
|
| 法兰盘宽度 | 10 |
|
| 法兰安装孔通孔直径 | 6,6 |
|
| 法兰安装孔沉孔直径 | ||
| 法兰安装孔沉孔深度 | ||
| 轴向刚度 | KNm | 492 |
UMBRA S1N20-4M4 umbra 丝杆精度标准此型号部分数据来源于NOOK SSN0399 nook丝杆样本
